SRv6探險之旅(2)技術與測試方法解讀(下)

發表日期:2024/10/24 瀏覽次數:

隨著SRv6技術應用的日益普及,其測試工作的重要性也日益凸顯。通過全面的測試,我們可以有效驗證網絡設備在SRv6控制面協議以及處理SRv6流量時是否符合相關標準和規范,例如SID的識別與處理、Segment List的解析與流量轉發等,這不僅有助于確保不同設備間的互操作性,還能通過測試深入評估網絡設備在處理SRv6流量時的性能表現,包括轉發吞吐量、丟包率、時延等一系列關鍵指標,從而為SRv6技術的廣泛應用提供有力保障。


上一篇文章《SRv6探險之旅(1)技術與測試方法解讀(上)》闡述了SRv6 的原理部分,而本文將在此基礎上,進一步介紹Spirent TestCenter如何配置及測試SRv6,包括:

1. SRv6 流量構造

2. ISIS for SRv6測試

3. OSPFv3 for SRv6測試

4. BGP SRv6 Policy測試

 1、SRv6 流量構造

在掌握SRv6的基本原理之后,在構建SRv6流量時便顯得簡單多了。在Spirent TestCenter,我們可通過創建Raw Stream,并定義SR Header及目的IPv6地址等信息,能夠輕松生成源節點或任意段端點的SRv6數據包。這一方法可有效地驗證被測設備在作為SRv6 Policy Transit節點或Egress節點時轉發SRv6流量、處理SRH以及解封裝SRv6報文等方面的性能。


以下是Spirent TestCenter中配置SRv6 Raw Stream的步驟:

--測試端口添加一條Raw StreamBlock

--構造SRv6 Stream的報文封裝,默認為IPv4封裝,刪除原IPv4 header

--添加IPv6 Header、IPv6 SR Header及SRv6 Payload(如 Payload內層報文為IPv4)


--SRH Option List右鍵添加Segments


--編輯SRv6 Stream的各個Header相關字段

1. Segment Option List:定義路徑列表,可添加多個Segments。Segment List段列表對于報文的轉發路徑而言,按從下到上進行逆序排列,即最下層的Segment List [n]表示路徑的第一個SID,Segment List [n-1]表示路徑的第二個SID,以此類推,Segment list[0]為最后一個SID。如上定義的路徑為CC::1-->DD::1-->EE::1

2. Last Entry:SRH頭中Segment List最后一個元素的索引,如上圖的Last Entry值為2,即轉發路徑的第一個SID的索引值

3. Segment Left:剩余未處理的Segment 個數,每處理完一個SID,SL值減1,如上圖的Segment Left值為2,即當前的SL指向第一個SID

4. IPv6 Destination:SRv6報文的目的地址,即SL指針所指向的SID 地址

5. Destination MAC:和測試儀互連的DUT接口MAC地址

--根據如上的配置,Spirent Testcenter生成的SRv6報文解析如下

 2、ISIS For SRv6 測試

在上一篇文章中,我們已介紹ISIS協議對于SRv6擴展的TLV及Sub-TLV。本章節將說明如何利用Spirent TestCenter配置ISIS協議,以通告SRv6的Locator及各類SID的Sub-TLV,旨在驗證被測設備生成及處理Locator路由及SID表項方面的能力。

--添加ISIS Device并生成ISIS LSP,在生成ISIS LSP 的配置向?qū)Р襟E,使能SRv6


--配置SRv6 Locator、End SID、End.X SID/LAN End.X SID等

--
或可通過編輯ISIS LSP 通告SRv6 Locator TLV及End.x/End SID 的Sub-TLV
通告SRv6 Locator TLV及End SID 的Sub-TLV,在SRv6 Locator TLV下添加


通告SRv6 End.X/LAN End.X SID的Sub-TLV,在Neighbor TLV下添加


--配置完成,點擊Start Device并通告ISIS LSP,抓包可觀察到ISIS報文解析后的SRv6 TLV字段

 3、OSPFv3 For SRv6測試

類似于ISIS SRv6擴展,OSPFv3的SRv6擴展同樣能夠通告Locator信息與SID信息。通過傳播SRv6 Locator LSA和Router LSA并攜帶End SID/End.X SID,使其服務于路徑編程,以驗證被測設備對于OSPFv3 SRv6的支持和處理能力。以下是Spirent TestCenter配置OSPFv3 SRv6的具體方法:

--OSPFv3 Device使能擴展LSA

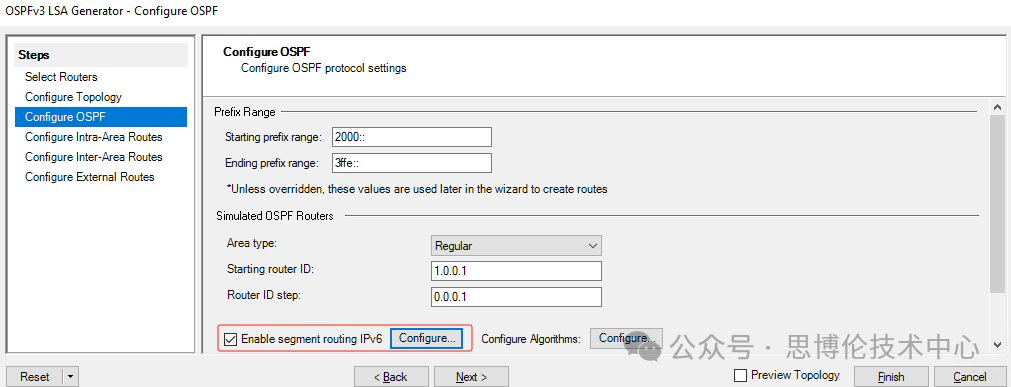

--在生成OSPFv3 LSA 的配置向?qū)Р襟E,使能SRv6,配置Locator,End-SID及Adjacencies END.X SID等


--
或可通過編輯OSPFv3 LSA 通告SRv6 Locator LSA及End.x/End SID 的Sub-TLV
通告SRv6 Locator LSA及End SID 的Sub-TLV,在SRv6 Locator LSA下添加


通告SRv6 End.X/LAN End.X SID的Sub-TLV,在Router LSA下添加


--配置完成,點擊Start Device并通告OSPFv3 LSA,抓包可觀察OSPFv3報文解析后的SRv6 字段

 4、BGP SRv6 Policy測試

Spirent TestCenter具備仿真SDN控制器的能力,能夠利用Netconf、PCEP以及BGP等協議,將SRv6 Policy部署至轉發設備中。鑒于BGP協議其高度的成熟性且功能豐富、互通性好等優勢,已然成為了SDN南向協議的主流選擇。本章節介紹Spirent TestCenter如何利用BGP協議,實現SRv6 Policy路由的通告過程。

Spirent TestCenter支持兩個版本的BGP SRv6 Policy,分別是draft-sr-te-policy-03和draft-sr-te-policy-14,相比draft-sr-te-policy-03,draft-sr-te-policy-14(5.12版本之后)做了如下的更新:
1、增加3個Sub-TLV.

2、更新部分Segment  Sub-TLV 的Type.

Spirent TestCenter配置BGP 通告SRv6 Policy:

--創建IPv6的BGP

--配置AFI/Sub-AFI為IPv6:SR-TE-Policy

--
選擇BGP SR-TE version,可根據被測設備支持情況選擇

--添加SR-TE  Policy 路由,指定IP version 、SRv6 Policy的color和endpoint 地址

--指定通告SRv6 Policy路由時需要攜帶的Sub-TLV,例如Policy Name, CP (Candidate Path) Name及Preference等

在被測設備上,同一個SRv6 TE Policy通常允許配置多個候選路徑,因此BGP也可為同一個SRv6 Policy 路由通告不同的CP候選路徑,不同的路徑可通過Sub-TLV Preference(可選)指定優先級。preference越大,候選路徑優先級越高, 被測設備存在多個候選路徑時,優先級最高的生效。

--為每個CP設計轉發路徑Segment List并添加SID

每個CP可配置多個Segment List,在多個Segment List間,接收SRv6 Policy路由的源節點設備可根據配置的Sub-TLV  Weight(可選)為不同的Segment List 指定不同的權重,以實現非等價負載分擔。每個Segment List可配置多個SID,在draft-sr-te-policy-03版本下,Type 2的Sub-TLV表示SRv6 SID;在draft-sr-te-policy-14版本下,Type B(13) 的Sub-TLV表示SRv6 SID。


--BGP 通告的SRv6-Policy路由解析如下


上述內容僅是SRv6測試領域的冰山一角,隨著SRv6技術的不斷成熟,其應用場景也越來越廣。后續還將介紹SRv6在VPN 場景的測試,敬請持續關注。
