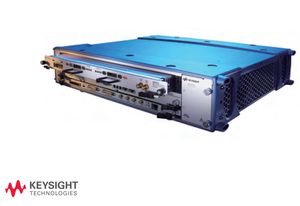

U4431A M-PHY協議分析儀產品特性

-   跟蹤從物理層到應用層的多條M-PHY總線

-   最高支持第三代高速數據速率

-   高達16GB的數據存儲深度

-   多達4個數據鏈路

-   原始數據模式8b/10b數據視圖

-   多路觸發分支

-   功能強大的界面使用戶可以不受限制地定制系統視圖

-   購買后隨時添加新的協議和功能

對您的移動計算設計進行廣泛、深入的分析

在多條總線和視圖之間建立時間關聯。多達5種模塊（M-PHY、D-PHY、PCI、DDR、高速邏輯）可集成到一個主機內，連接多個模塊以實現更高的靈活性。各模塊和協議可以建立關聯和進行交叉觸發。這有助于您了解設計中不同部分的交互作用。還能連接多個窗口或使用超過1000個用戶定義光標追蹤關聯事件。

對顯示界面進行快速定制。使用“分離式”選項卡分離任意數據包的包頭或作為數據包凈荷的數據或單個通道。根據需要調整電子表格中的數據列 — 拖放列、雙擊分隔欄調整窗口大小、右擊添加/刪除內容。原始數據模式可查看協議背后的原因。分析儀采集到原始8b/10b數據以時間關聯波形視圖顯示。通過添加lnfiniium示波器中的時間關聯的物理層波形，可獲得更深入的分析。使用分析工具查看大圖。概覽（Overview）選項卡生成任意時間段內不用類型的流量，包括錯誤；使用嵌入式導航工具瀏覽每個事件。使用全局游標在所有顯示視圖中執行時間和事件關聯測量?？稍O(shè)置任意數量的過濾器和視圖，以分離感興趣的數據。在圖形用戶界面中輕松地管理他們。
