網絡分析儀測試調諧接收機及其特點

這是同一個被測件分別利用檢波器和調諧接收機測試結果的對比。

例子中，被測件為一濾波器， 當對濾波器帶外抑制性能進行測試時， 此時，網絡分析儀輸出的激勵信號受到濾波器的抑制作用變?yōu)樾⌒盘枺?/span>

濾波器輸出=輸入信號功率0dBm -波波器帶外抑制度100dB=-100dBm。

如果檢波器靈敏度為-60dBm，  不能檢測到-100dBm實際信號，測試結果不能真實反映測件指標。

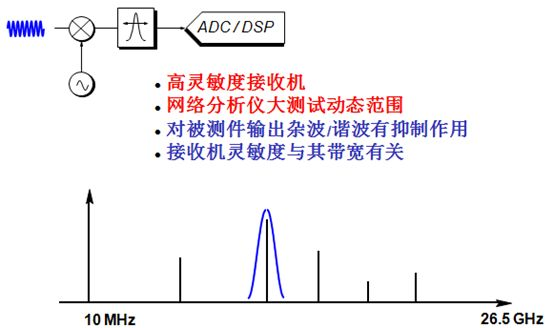

與檢波器相比，調諧接收機有很小檢測帶寬，從而檢測靈敏度高，可真實得到被測試件指標。

采用調諧接機的矢量網絡分析儀，可通過增加輸出功率，減小中頻帶寬或利用平均功能(Avg) 來擴展測量動態范圍。
