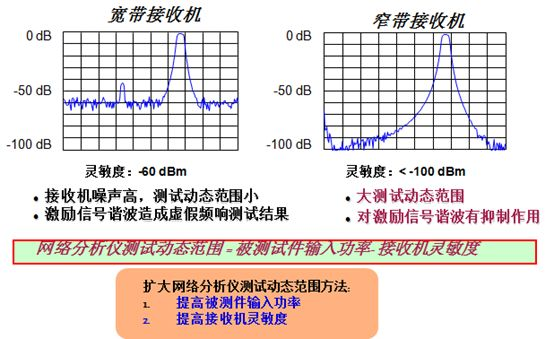

高端網絡分析儀表動態范圍對測試結果的影響

大部分高端網絡分析儀都是采用調諧接收機的高性能矢量網絡分析儀。

調諧接收機可使用混頻器和采樣器兩種方式實現器前端變頻功能。

采樣器(Sampler)是利用二級管對輸入射頻信號按脈沖進行抽取處理，采樣器可以認為是內部有脈沖發生器的混頻器，脈沖發生器產生由本振諧波組成的寬帶頻譜(梳狀譜)，輸入射頻信號與梳狀譜線之一信號進行混頻產生中頻輸出。

采樣器變頻電路要求的本振信號只需覆蓋較窄的頻率范圍，其缺點為為鎖定不同的梳狀譜線需進行復雜的鎖相處理，而且與混頻電路相比，其所有梳裝譜線的噪聲都會變換到中頻信號中，靈敏度要差一些。

高端網絡分析儀是綜合激勵和接收的閉環測試系統，采用窄帶調諧接收機的矢量高端網絡分析儀工作時，信號源產生激勵信號，接收機應在相同頻率對被測件響應信號進行處理，激勵源和接收機工作頻率的變化應該是同步變化的。網絡分析儀是依靠鎖相方法來完成該功能。

R通道接收機中頻信號會與固定參考信號進行鑒相，鑒相誤差輸出用于壓控改變激勵源輸出頻率，這樣當接收機本振頻率掃描變化時，鎖相環會控制激勵源保持頻率同步變化。當R通道接收機工作不正常時，網絡分析儀會出現失鎖現象。
