這些工具中最古老的是，在最初的模擬示波器中即開發使用的網格刻度。大多數示波器網格刻度有十個水平格和八個垂直格，通過計算波形上垂直或水平事件之間的格數并乘以適當?shù)谋壤禂?shù)，可以估計事件之間的幅度或持續時間。

游標是可移動的垂直和水平線，投影到刻度線上，可與重要的波形特征對齊。單個絕對游標可顯示它們所在的垂直或水平點的值，兩個相對游標可顯示它們所在的兩個點的值以及它們之間的差值。

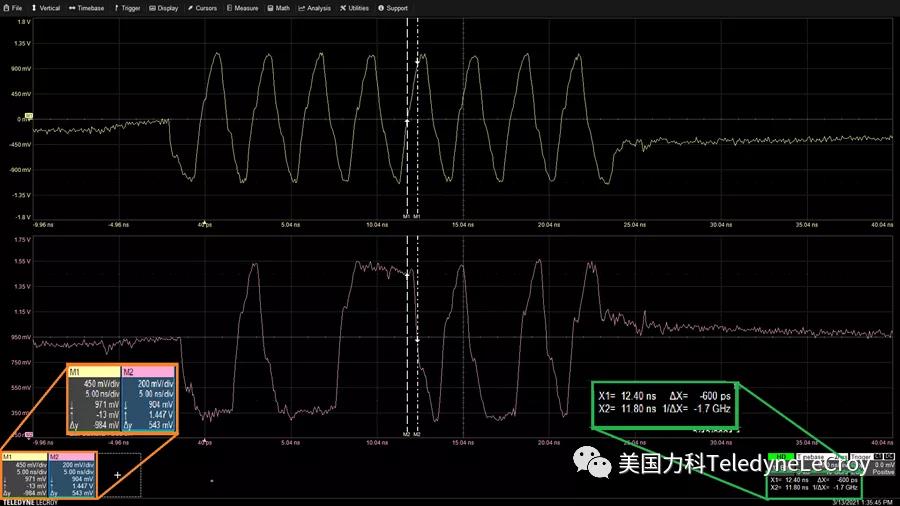

下圖顯示的是使用相對垂直游標測量時鐘脈沖突發的峰峰值幅度。每個游標相對于波形偏置的絕對幅度，以及游標之間的差值，都顯示在波形描述符框中。

可以使用相對水平游標進行時序測量，方法是將它們放置在單個或多個波形曲線的兩個點上，如下圖所示，游標讀取游標和波形相交處的幅度，以及相對于觸發的絕對時間。幅度讀數位于波形描述符框中，而測量兩條波形之間延遲的時間讀數顯示在時基和觸發描述符框下方。

游標是一種在一次采集中獲得測量值的快速方法，但它們不是很精確。它們的準確性取決于波形曲線上游標線的位置。

自動測量參數基于行業標準定義的幅度、寬度和其他典型波形參數的計算方法?？蓪Χ啻尾杉ㄐ沃袇?shù)的每次出現進行計算，執行高達百萬次的測量。

下圖顯示了用于表征脈寬調制波形的六個典型參數。

所有力科MAUI 示波器，都可自動計算每個參數的關鍵統計值，包括平均值、最小值、最大值和標準偏差。可以選擇在測量表上顯示這些統計數據，以便快速準確地了解此參數在多次采集中的變化情況。

與此不同的是，游標讀數只會顯示對最后采集數據進行的測量。事實上，重復觸發時，游標讀數幾乎不可讀取，它們變化如此之快。而測量表上的統計數據通常足夠穩定，可以準確讀取。

下面來看一個有趣的例子，查看下圖中波形C1的寬度參數 P3 的統計數據，它的平均值為 190 μs，測量值范圍為 167 ns至 240 μs，變化非常大。參數統計下方是一個直方圖圖標，稱為histicon，它顯示了參數值的分布。參數 P3 的直方圖圖標顯示大部分測量值都接近上限，但在最左側的最小值附近有很少的一些異常值。

大多數力科示波器都能夠繪制測量值相對測量實例（稱為趨勢圖）或者時間（稱為追蹤圖）的圖，在下圖中，P3 的追蹤圖疊加在采集的脈沖信號上。注意追蹤圖在零點附近的急劇下降，這就是histicon中的外圍最小值出現的位置，這首先給我們一個啟示，如果以另一種方式查看數據，可能會發現一些有趣的東西。只需放大追蹤圖中的快速下降位置即可顯示信號中事件發生的位置。

在力科示波器上，可以通過觸摸histicon來生成參數的完整直方圖。直方圖有自己的測量參數和游標，它們提供了對測量參數統計分布的洞察，例如在直方圖的特定 bin 內出現的最小/最大值是什么，或者在給定 bin 內總共有多少測量值。

在下圖將所有這些多層次測量工具“分層” 顯示在一個多柵格中，包含了采集的波形、帶有統計數據和直方圖圖標的測量參數、寬度測量參數的追蹤圖和直方圖，以及追蹤圖中標記的最小事件的放大顯示。

信號放大圖（右上角）顯示了毛刺異常值，它的寬度只有 166 ns，很容易被遺漏。直方圖表明在770 個測量寬度值中有30個毛刺，因此我們知道它發生的概率約為 4%。通過綜合使用測量工具，窄毛刺的存在、位置和發生的頻率都可以很快獲悉。
